Szerszámtartók

Kemmler és Kintek szerszámtartóink az alábbi gépoldali csatlakozóval érhetők el:

  • SK kúpos - DIN 69871
  • BT kúpos - JIS B 6339 (MAS 403 BT)
  • ISO kúpos - DIN 2080
  • HSK - DIN 69893 / ISO 12164-1
  • PSK (Capto) - ISO 26623-1
  • MK kúpos - DIN 228-1 A és DIN 228-1 B
  • Dual Contact - Hasonló a JIS B 6339 (MAS 403 BT) szabványhoz

Ötvözött acél tartók, melyek felülete köszörült és 0,8±0,2 mm mélységig edzett (Szakítószilárdság: min. 800-1200 N/mm 2 / Keménység: 60±2 HRC (700±50 HV)), illetve a felület egy része fekete oxid réteggel van bevonva.
A tartók alap kiegyensúlyozottságát, igény szerint tovább lehet finomítani.



Tekintse meg statikus tartóinkat!

Patronos szerszámtartók

  • ER, OZ és KPS patronos szerszámtartók
  • Hengeres szárú szerszámok befogására
  • A KPS rendszerű tartók, nagy sebességű és nagy precizitású maráshoz ideálisak
  • Max. ütés: 0,003 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min (ER és OZ) / G2,5 - 30000 1/min (KPS)
Patronok:
  • ER: hagyományos és precíziós típusok, tömített és/vagy hűtőcsatornás kivitelben, kifejezetten menetfúráshoz is
  • OZ: hagyományos és precíziós típusok
  • KPS: precíziós típus, tömítéssel vagy anélkül
  • Mindhárom típus készletben is kapható!
Image Description

ER patronos szerszámtartó, SK (DIN 69871)

Image Description

OZ patronos szerszámtartó, BT (JIS B 6339)

Image Description

KPS patronos szerszámtartó, HSK-A (DIN 69893)

Szerszámtartók marókhoz

  • Weldon-szárú (DIN 1835 Form B) és Whistle Notch-szárú (DIN 1835 Form E) marószerszámok befogására
  • Hűtőcsatornás kivitelben is elérhetőek
  • Max. ütés: 0,003 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min vagy G2,5 - 25000 1/min
Image Description

Capto (ISO 26623-1) szerszámtartó, Weldon-szárú marószerszámokhoz

Image Description

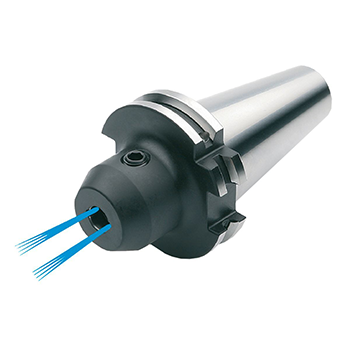

SK (DIN 69871) szerszámtartó, Weldon-szárú marószerszámokhoz, hűtőcsatornás kivitel

Image Description

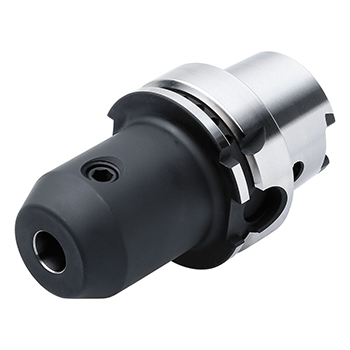

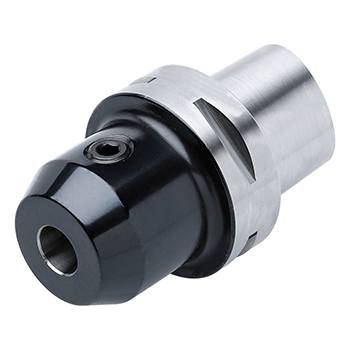

HSK-A (DIN 69893) szerszámtartó, Whistle Notch-szárú marószerszámokhoz

Marótüskés szerszámtartók

  • Feltűzhető marószerszámok felfogására
  • Hagyományos kivitel: Keresztirányú hornyos szerszámokhoz, bizonyos típusok esetén hűtőcsatornával is
  • Kombinált kivitel: Hossz- vagy keresztirányú hornyos szerszámokhoz
  • Max. ütés: 0,005 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min
Image Description

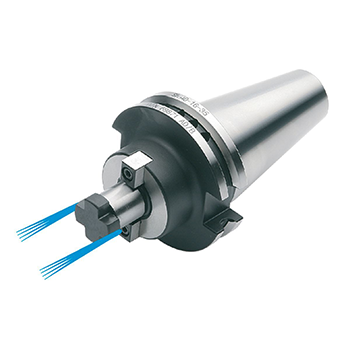

Marótüskés szerszámtartó, növelt érintkető felülettel, hűtőcsatornás kivitel, SK (DIN 69871)

Image Description

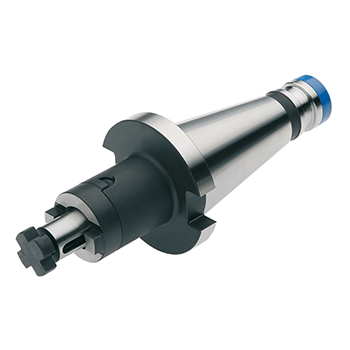

Kombinált marótüskés szerszámtartó, ISO (DIN 2080)

Image Description

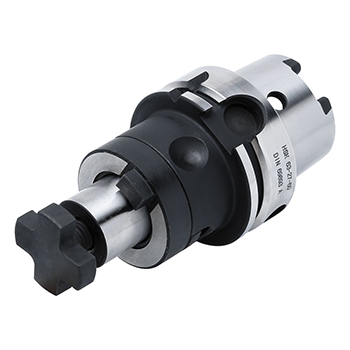

Kombinált marótüskés szerszámtartó, HSK-A (DIN 69893)

Szerszámtartók fúrókhoz

  • Váltólapkás fúrószerszámokhoz (DIN 6595)
  • Fúrótokmányok (DIN 238) felfogásához
  • Monolit fúrószerszámokhoz (CNC-fúrótokmányos tartók)
  • Max. ütés: 0,004-0,005 mm (Váltólapkás fúró befogók és fúrótokmány adapterek) / 0,03 mm (CNC-fúrótokmányos tartók)
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min
Image Description

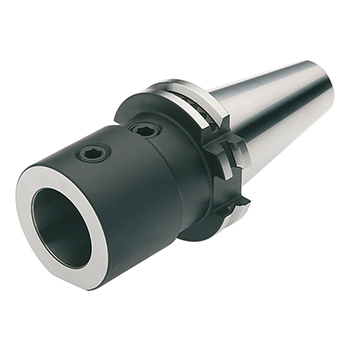

SK (DIN 69871) szerszámtartó, E1 típusú váltólapkás fúrószerszámokhoz

Image Description

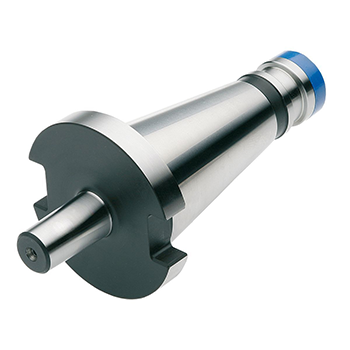

Fúrótokmány adapter, ISO (DIN 2080)

Image Description

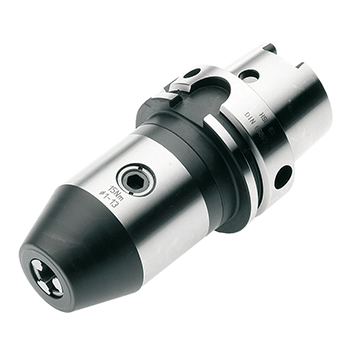

CNC fúrótokmányos szerszámtartó, HSK-A (DIN 69893)

Zsugorkötésű szerszámtartók

  • Hengeres szárú keményfém és HSS szerszámok befogására (∅3-5 mm-ig csak keményfém!)
  • Hűtőcsatornás típus is elérhető
  • Nincs rezgéscsillapítás
  • Hosszú- és keskeny kinyúlás
  • Max. ütés: 0,003 mm
  • Kiegyensúlyozottság (alap): G2,5 - 25000 1/min
  • Zsugorkötő gép szükséges hozzá!
Image Description

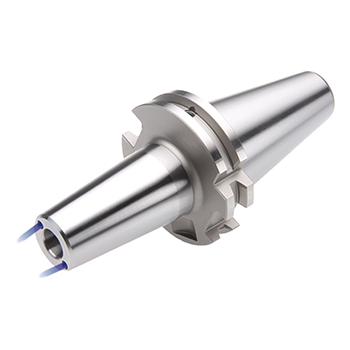

Zsugorkötésű szerszámtartó, hűtőcsatornás kivitel, SK (DIN 69871)

Image Description

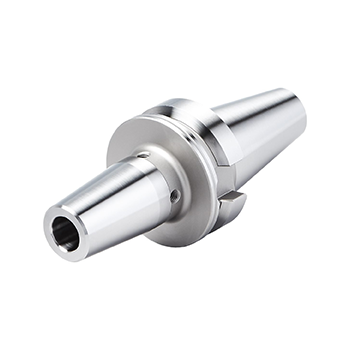

Zsugorkötésű szerszámtartó, Dual Contact

Image Description

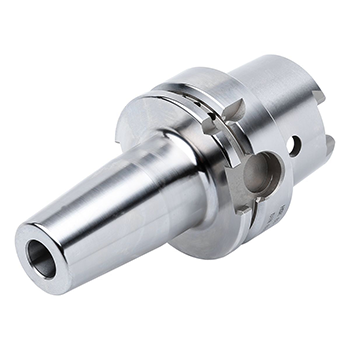

Zsugorkötésű szerszámtartó, HSK-A (DIN 69893)

Erőbefogók (HKS rendszer)

  • Hengeres szárú szerszámok befogására
  • Nagyteljesítményű maráshoz (High Performance Milling)
  • 20, 25 és 32 mm-es furattal (redukáló hüvellyel akár 3 mm átmérőjű szerszámok is befoghatóak)
  • Akár 2000 Nm-es szorító erő
  • Max. ütés: 0,003 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min
  • Készletben is kapható!
Image Description

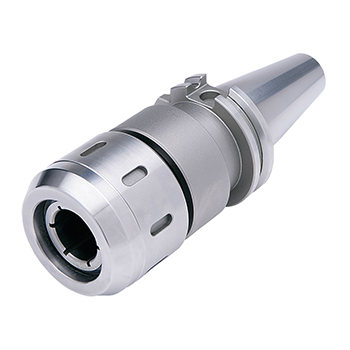

SK (DIN 69871) erőbefogó, nagyteljesítményű maráshoz

Image Description

Capto (ISO 26623-1) erőbefogó, nagyteljesítményű maráshoz

Image Description

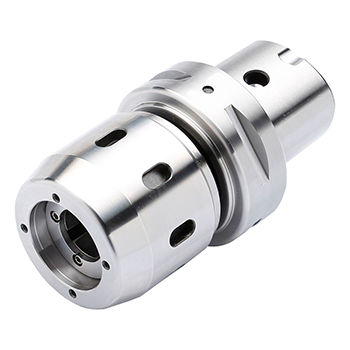

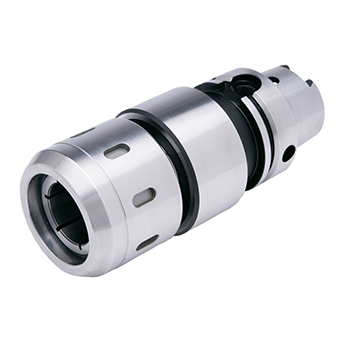

HSK-A (DIN 69893) erőbefogó, nagyteljesítményű maráshoz

Hidraulikus szerszámtartók

  • Hengeres szárú szerszámok befogására
  • Precíz és nagy erejű szerszámbefogás
  • Nagysebességű megmunkáláshoz (HSM) alkalmas
  • Hidraulikus csillapítás a vibráció ellen
  • Optimális működési hőmérséklet-tartomány: 10-50° (80° felett nem használható)
  • Max. ütés: 0,003 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min
Image Description

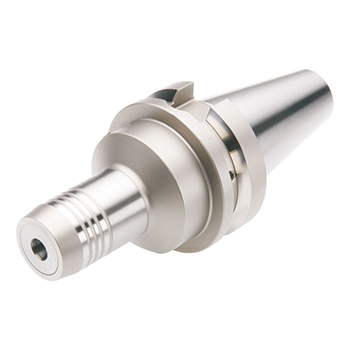

Hidraulikus szerszámtartó, BT (JIS B 6339)

Image Description

Hidraulikus szerszámtartó, HSK-A (DIN 69893)

Image Description

Hidraulikus szerszámtartó, Dual Contact

Menetfúró szerszámtartók

  • Gyorscserélésű szerszámtartók hosszkiegyenlítéssel vagy anélkül
  • ER patronos szinkron típusú tartók
  • Max ütés: 0,003 mm (szinkro típusú tartók)
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min (gyorscserélésű)
Image Description

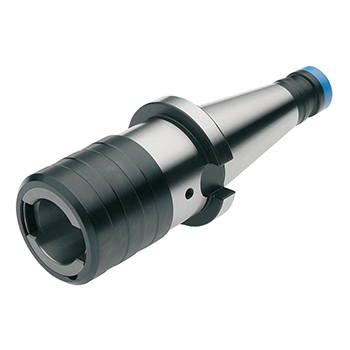

Gyorscserélésű menetfúró tartó, hosszkiegyenlítős kivitel, ISO (DIN 2080)

Image Description

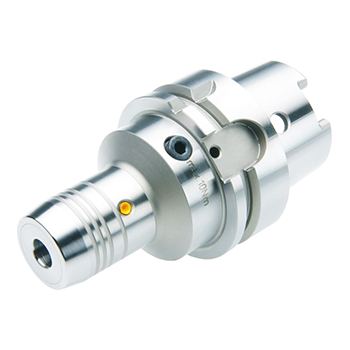

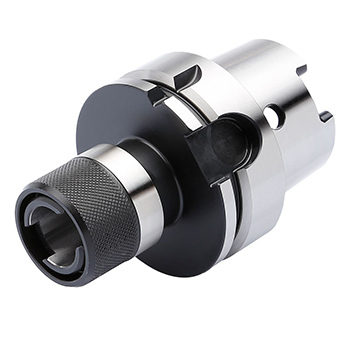

Gyorscserélésű menetfúró tartó, hosszkiegyenlítés nélküli kivitel, HSK-A (DIN 69893)

Image Description

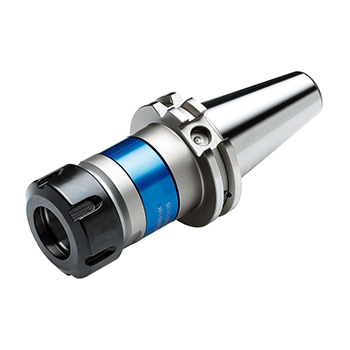

ER patronos szinkron menetfúró tartó, SK (DIN 69871)

Szerszámtartó adapterek

  • ISO kúpos szerszámtartókhoz (DIN 69871, JIS B 6339, DIN 2080)
  • Morse-kúpos szerszámtartókhoz és szerszámokhoz (DIN 228-1 Form A és Form B)
  • Max. ütés: 0,005 mm
  • Kiegyensúlyozottság (alap): G6,3 - 15000 1/min
Image Description

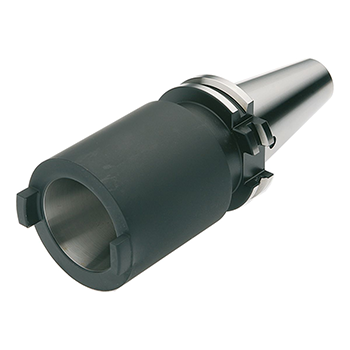

Adapter ISO szerszámtartókhoz, SK (DIN 69871)

Image Description

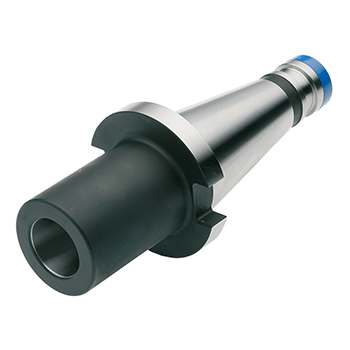

Adapter Morse-kúpos szerszámtartókhoz és szerszámokhoz (Form A), ISO (DIN 2080)

Image Description

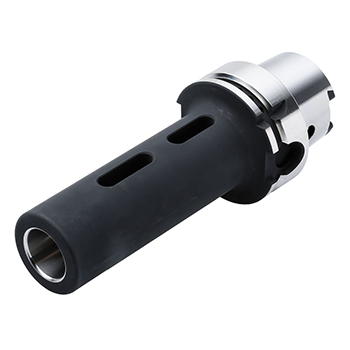

Adapter Morse-kúpos szerszámtartókhoz és szerszámokhoz (Form B), HSK-A (DIN 69893)
