Hajtott tartók

Hajtott tartók

Gerardi és MT hajtott tartók 1, illetve 2 év garanciával!

Az alábbi gyártók gépeihez kínálunk kiváló minőségű hajtott szerszámtartókat:

BARUFFALDI, BIGLIA, CHIAH CHYUN, CITIZEN, CMZ, DMG-MORI, DOOSAN, DUPLOMATIC, EMAG, GOODWAY, HAAS, HWACHEON, HYUNDAI-WIA (KIA), MAZAK, MIYANO, MT RENT, MURATEC, NAKAMURA TOME, NEXTURN, NOMURA, OKUMA, SAMSUNG, SAUTER, SPINNER, TAKAMAZ, TAKISAWA, TORNOS, TSUGAMI, VICTOR, YCM



Tekintse meg üregelő tartónkat!

Axiális (egyenes) hajtott tartók

  • Revolverfej palást oldalára felszerelve axiális megmunkálásra alkalmazható
  • Revolverfej homlok oldalára felszerelve radiális megmunkálásra alkalmazható
  • Többféle típusú kimenettel és akár 3 db szerszám egyidejű befogására
Image Description

Axiális hajtott tartó feltűzhető marószerszámokhoz, VDI (DIN 1809) csatlakozással

Image Description

ER patronos axiális hajtott tartó, OKUMA CNC esztergákhoz

Image Description

ER patronos axiális hajtott tartó, DOOSAN CNC esztergákhoz

Radiális (90°-os) hajtott tartók

  • Revolverfej palást oldalára felszerelve radiális megmunkálásra alkalmazható
  • Revolverfej homlok oldalára felszerelve axiális megmunkálásra alkalmazható
  • Aszimmetrikus befogójú (pl. VDI) tartó kiválasztásánál FONTOS az irányultság meghatározása!
  • Bizonyos tartók egy- és kétoldalas kivitelben is elérhetőek
  • Többféle típusú kimenettel és akár 8 db szerszám egyidejű befogására
Image Description

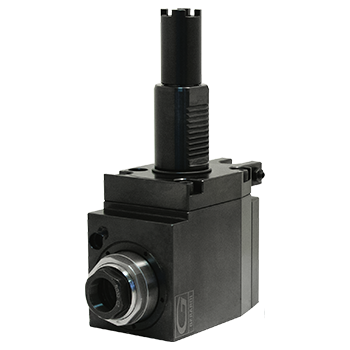

ER patronos radiális hajtott tartó, HAAS CNC esztergákhoz

Image Description

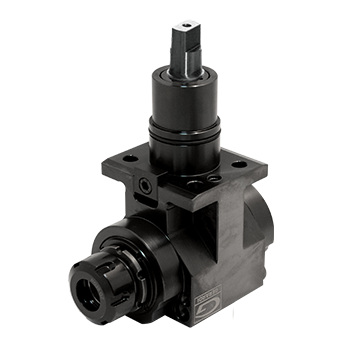

ER patronos radiális hajtott tartó, NAKAMURA CNC esztergákhoz

Image Description

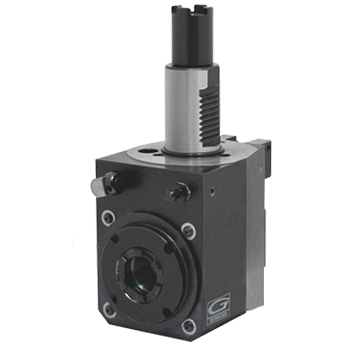

ER (EF) patronos radiális hajtott tartó, DOOSAN CNC esztergákhoz

Állítható (0-180°) hajtott tartók

  • Revolverfejre felszerelve tetszőleges irányú megmunkálásra alkalmazható
  • Svájci típusú CNC esztergákhoz elérhető akár 3 db szerszám befogására alkalmas tartó is
Image Description

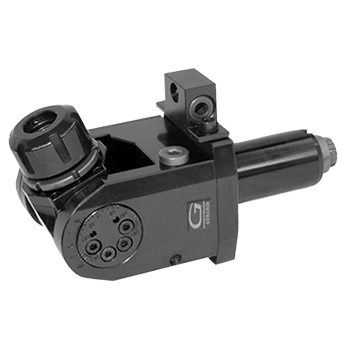

ER patronos állítható hajtott tartó, VDI (DIN 5480) csatlakozással

Image Description

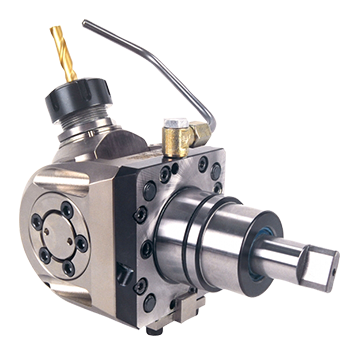

ER patronos állítható hajtott tartó, BIGLIA CNC esztergákhoz

Speciális hajtott tartók

A speciális hajtott tartókkal, olyan különleges műveleteket végezhetünk el egyszerűbb CNC esztergákon, amelyekhez alapjáraton egy külön speciális gépre van szükség. Ilyen műveletek például a fogaskerékgyártás, a furatköszörülés, a gravírozás, a nagysebességű fúrás, a lézervágás vagy az üregelés.

Lathe Power Skiving Unit - Forgó szerszámos lefejtő egység

  • Fogaskerekek gyártása, egyszerű Y-tengelyes CNC esztergával, mindössze 15-20 másodperc alatt
  • Egyenes vagy ívelt fogazat, külső és belső megmunkálása is lehetséges
  • Váll közeli fogaskerekek is gyárthatók
  • MTSK rendszer a szerszám pontos és gyors cserélése érdekében
  • ±180°-ban állítható

X11 Powered Electrospindle - Elektromos meghajtású hajtott tartó

  • Köszörülés, gravírozás és nagysebességű fúrás, egy általános CNC esztergával
  • A forgó mozgást alakítja át elektromos energiává, ami pedig meghajt egy tengelyt, amivel akár 60000-es fordulatszám is elérhető
  • A beépített vezérlő 11-szeresére képes gyorsítani a bemeneti fordulatszámot
  • Egyetlen helyet foglal a revolverfejen
  • Rendelkezik hűtőrendszerrel, amely a gép hűtőköréhez csatlakozik
  • Sűrített levegős csatlakozás nélküli gépeken történő használat esetére, a gyártó egy speciális rendszert épített a tartóba, amely megvédi az elektromos meghajtású főorsót a szennyeződésektől és a hűtőfolyadéktól

Laser cutting device device for turret lathes - Lézervágó készülék revolverfejes esztergákhoz

  • A készülék két részből áll: egy felszedő egységből, amit a revolverfejhez kell csatlakoztatni, és egy lézervágó egységből, amit a gép munkaterében egy tartóba kell helyezni
  • Minden egységet tartalmaz, ami szükséges a művelethez: lézer forrás és fej, továbbá egy PLC vezérlőt is
  • A PLC kommunikál a gép vezérlőjével, aminek köszönhetően, automatikusan felszedhető és lerakható a lézervágó egység, ezáltal csatlakoztatva a szolenoid szelepekhez és a gázforráshoz is
  • A lézersugár állítható folyamatos vagy pulzáló módra, ezzel lehetővé téve a vastagabb anyagok vágását is
Image Description

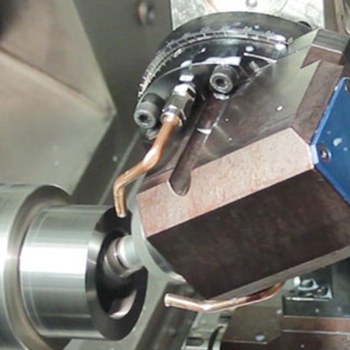

Forgó szerszámos lefejtő egység

Image Description

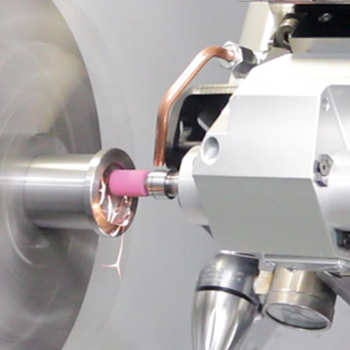

X11 Elektromos meghajtású hajtott tartó

Image Description

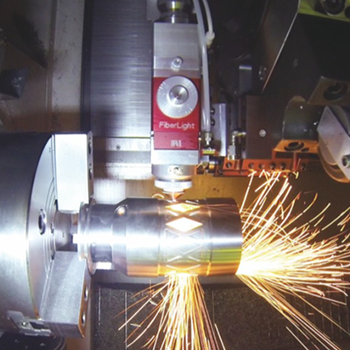

Lézervágó készülék revolverfejes esztergához
