Támasztók

Támasztók

Támasztó bábok (Lünetták)

  • Instabil, nehéz vagy hosszú munkadarabok esztergálása során javítja a pontosságot
  • A karok és a középső görgők össze vannak kapcsolva és úgy lettek kialakítva, hogy önbeállóak legyenek a különböző méretű munkadarabokhoz
  • A szerkezeti felépítés növeli a tartósságot, a rugók elhagyásával
  • Hagyományos típusoknál a kisebb átmérőjű munkadarabok függőlegesen, a nagyobb átmérőjűek pedig oldalirányban tölthetők be
  • Központosítási pontosság: 0,02-0,06 mm (típustól függően)
  • Ismételhetőségi pontosság: 0,005-0,01 mm (típustól függően)
  • Befogható átmérő: 4-460 mm
  • A megmunkálás alatt rögzített és csúszó (utazó) módon is alkalmazhatók

STRA sorozat: A szélesebben kinyitható felső kar lehetővé teszi, a munkadarab függőleges betöltését és az automatizálást


Speciális kivitel: Hajtott tartóval egybeépített, így az eszterga revolverfejére csatlakoztatva csúszó és álló módon is alkalmazható. Kétféle méretben érhető el, az 1-es méretű 4-64 mm, a 2-es méretű 8-101 mm átmérőjű munkadarabok megfogására alkalmas

Image Description

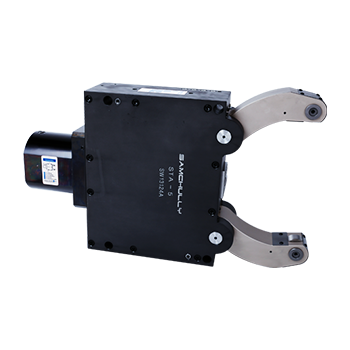

STA és STRA sorozat

Image Description

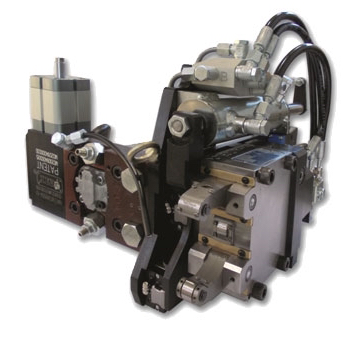

Speciális, revolverfejre szerelhető támasztó báb

Forgó- és állócsúcsok

  • Csúcs típusok: normál, keményfém vagy üreges
  • Fej kialakítások: normál, lehúzó anyás illetve lapolt vagy félcsúcsos (csak állócsúcsoknál)
  • Kínálunk cserélhető betétes forgócsúcsokat, melyek készletben is kaphatóak
  • Egyes forgócsúcsok precíziós kivitelben is elérhetőek (max. körkörösségi hiba: 0,003-0,015 mm)
  • Nagy futáspontosság és körkörösség
  • Akár 5000 kg tömegű munkadarabok megtámasztásához is
  • Csapágyazás élettartama akár 2000 óra
Image Description

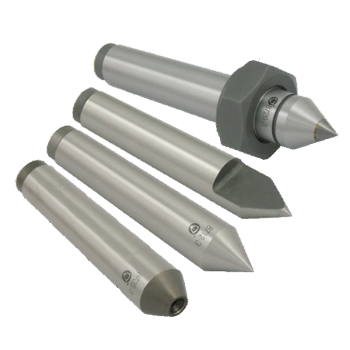

Állócsúcsok

Image Description

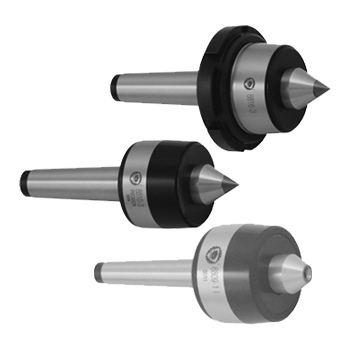

Forgócsúcsok

Image Description

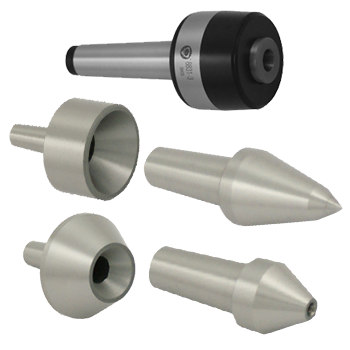

Cserélhető betétes forgócsúcs

Menesztők

  • Hidraulikus homlokmenesztő
  • Morse-kúpos (DIN 228) befogó
  • Menesztési átmérő: 27-63 mm
  • Max. körkörösségi hiba: 0,02-0,03 mm
Image Description

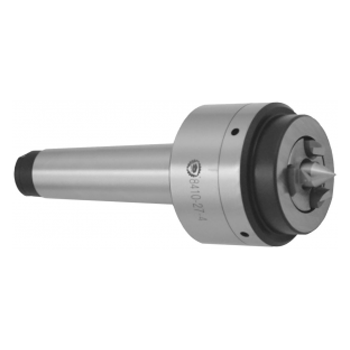

Hidraulikus homlokmenesztő
