Felfogó szerkezetek

Felfogó szerkezetek

Moduláris felfogó tömbök

  • Ideális horizontális megmunkálóközpontokhoz
  • Lemezgrafitos szürkevas-öntvényből készülnek, EN 1561:2000 szerint EN-GJL-300 (Öv 300; GG 30) minőségben
  • Speciális, nagy szilárdságú alumíniumból is elérhető
  • Két feszültségmentesítő kezelést kapnak, először egy hőkezelés, másodszor pedig egy 48 órás pihentetés formájában
  • 40 mm-es falvastagság
  • 4 db előre kialakított M16-os rögzítő menet, a nullpont rendszerekhez való csatlakoztatás érdekében
  • A típus: Nagyolt felület / B típus: Simított felület / C típus: Teljesen simított, tűrés: ±0,02 mm
  • E típus: Kalibrált furatokkal és menetekkel, tűrés: ±0,02 mm
  • F típus: Edzett perselyekkel (100Cr6) és rozsdamentes acél menetbetétekkel, tűrés: ±0,02 mm
Image Description

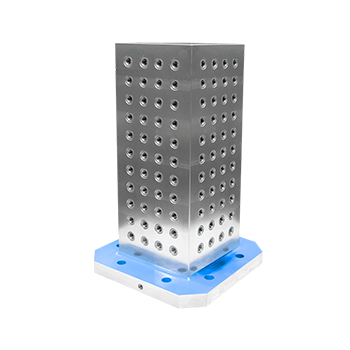

Moduláris felfogó tömb (F típus)

Image Description

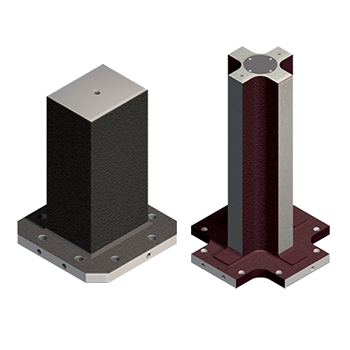

Téglatest- és kereszt alakú moduláris felfogó tömbök (B típus)

Image Description

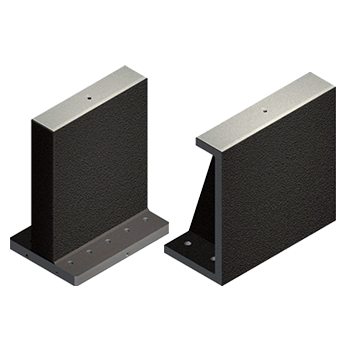

Kétoldalas és derékszögű moduláris felfogó tömbök (B típus)

Image Description

Moduláris felfogó tömb beépített FMS satukkal (pofák nélkül)

Image Description

Moduláris felfogó tömb beépített FMS satukkal (pofákkal)

Image Description

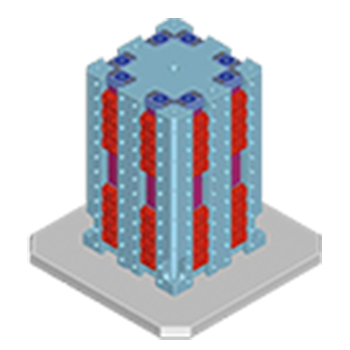

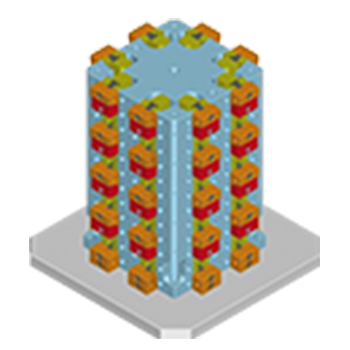

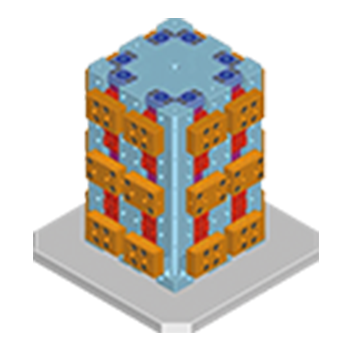

Moduláris felfogó tömb beépített Multiflex satukkal

Felfogó tömbök CP sorozat

  • Gömbgrafitos öntöttvasból készülnek, EN 1561:2000 szerint EN-GJS-600-3 (5.3201, GGG-60, MSZ: GöV60) minőségben, JIS: FCD600
  • Az alap és az oldalak simítottak
  • Az összes inch-es és mm-es palettára rögzíthető
  • Emelőszem
  • Ideális horizontális és többtengelyű megmunkáló központokhoz
Image Description

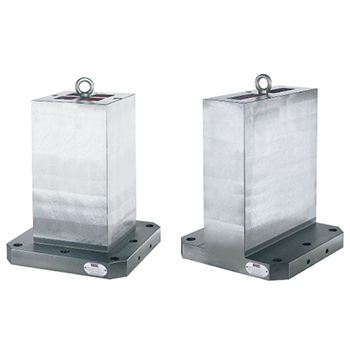

Téglatest alakú és kétoldalas felfogó tömb

Image Description

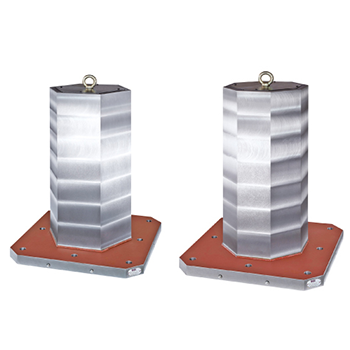

Hat- és nyolcoldalú felfogó tömb

Image Description

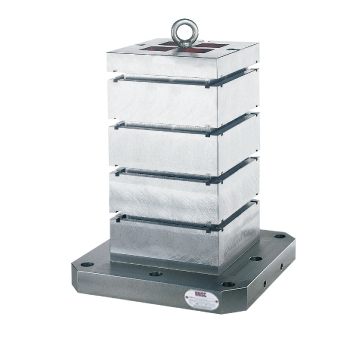

T-hornyos felfogó tömb

Automatikus osztófejek

  • Egyszerű beüzemelés (220V)
  • Edzett acél csigaorsó / speciális bronz csigakerék
  • Előterhelt csigaorsó csapágyazás
  • Túlméretezett keresztgörgős csapágyakkal szerelt főtengely
  • Vízzáró tömítés
  • Többféle motorral is szerelhető
  • Folyadék és kondenzátum ellenőrző ablak
  • Minimális osztás: ±10”
Image Description

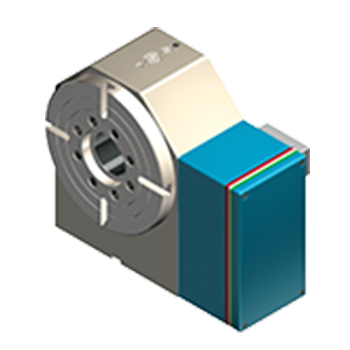

Automatikus osztófej

Image Description

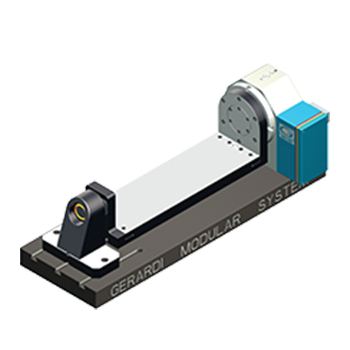

Automatikus osztófej alaplappal és támasztóval

Image Description

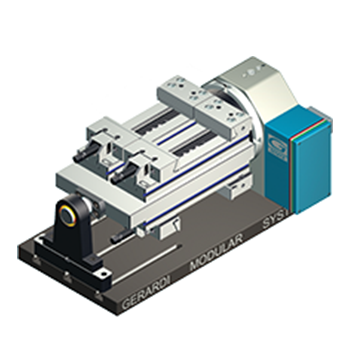

Automatikus osztófej STD satukkal

Mechanikus osztófejek

  • Költséghatékony megoldás többoldalas megmunkálásokhoz
  • Gép független
  • Nagy forgatónyomaték
  • Manuális vagy automatikus (gép orsóját használva) osztás
  • Minimális osztás: 1°
  • 5 megmunkálható oldal (támasztó eszköz nélkül)
  • Rúd megmunkálása az üreges orsónak köszönhetően
  • Vízszintesen és függőlegesen is alkalmazható
  • <>Gyors munkadarab csere az ékszorítás miatt
Image Description

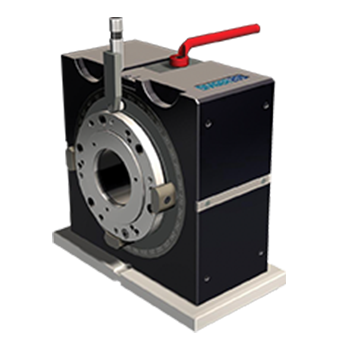

Mechanikus osztófej

Image Description

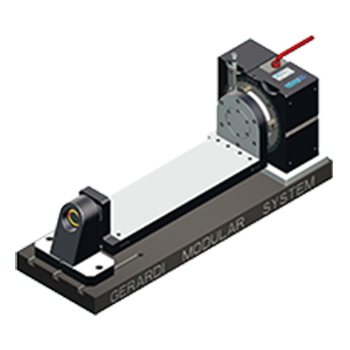

Mechanikus osztófej alaplappal és támasztóval

Image Description

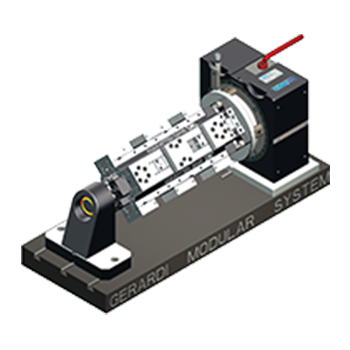

Mechanikus osztófej FMS satukkal

Kézi osztófejek

  • Költséghatékony megoldás többoldalas megmunkálás esetén
  • Gép független
  • Merőlegesség: 0,02 mm (az alap és a felfogó felület között - függőleges használat)
  • Párhuzamosság: 0,02 mm (az alap és a felfogó felület között - vízszintes használat)
  • 5859-es típus (osztáspontosság: 1’): Egyszerű osztás (3 db osztótárcsával)
  • 5901-es típus (osztáspontosság: 2’): Közvetlen-, szög- és alternatív osztás (cserélhető osztótárcsával)
Image Description

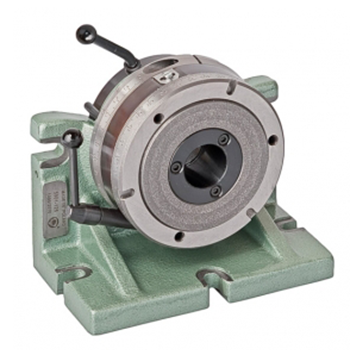

5859 - Kézi osztófej

Image Description

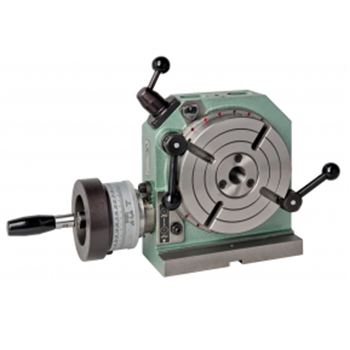

5901 - Kézi osztófej

Paletták

  • Furatos és T-hornyos kivitelben
  • Lemezgrafitos szürkevas-öntvényből készülnek, EN 1561:2000 szerint EN-GJL-300 (Öv 300; GG 30) minőségben
  • Két feszültségmentesítő kezelést kapnak, először egy hőkezelés, másodszor pedig egy 48 órás pihentetés formájában
  • Mazak, DMG-MORI, Okuma, Makino gépekhez
Image Description

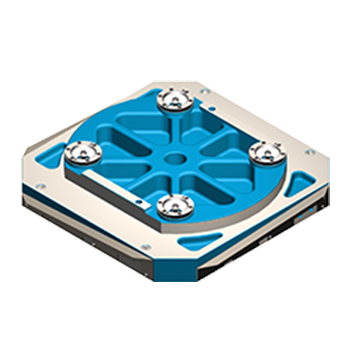

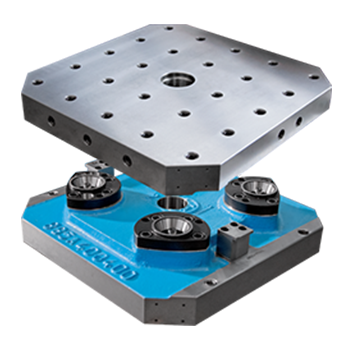

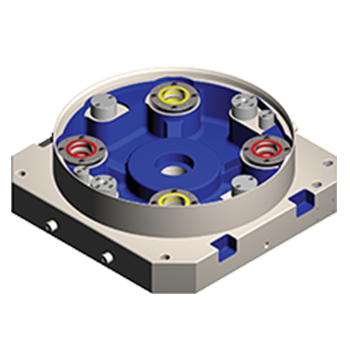

Simított paletta behúzó gombákkal, perselyekkel és távtartókkal

Image Description

Palettta DMG-MORI gépekhez

Image Description

Paletta MAZAK gépekhez

Alaplapok

  • Sima, furatos és T-hornyos kivitelben
  • Öntöttvasból (GG30 / EN-GJL-300), acélból (Fe420) vagy alumínium ötvözetből (AL 5083 / ISO AlMg4,5Mn)
  • Testreszabható furat- vagy horonyosztással
Image Description

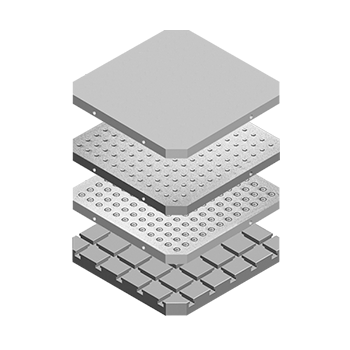

Négyzet alakú alaplapok

Image Description

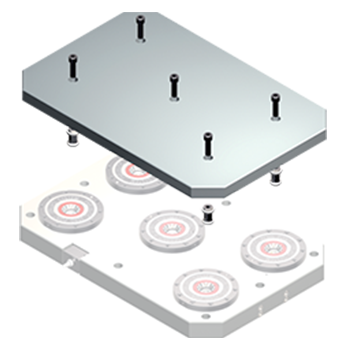

Alaplap rögzítése nullpont rendszerhez

Image Description

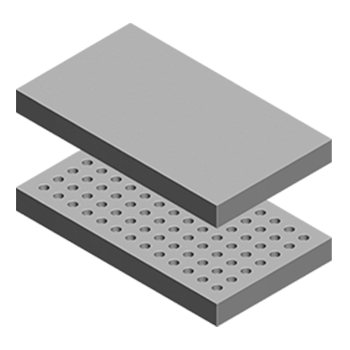

Téglalap alakú alaplapok
