FMS PRECÍZIÓS SATUK
Flexibilis moduláris rendszer

  • 1 vagy 2 munkadarab megfogása, akár önközpontosan is! (3 az 1-ben kialakítás)
  • Teljesen védett belső főorsó, jobbos és balos menettel!
  • Moduláris elemek, a legkülönfélébb munkadarabok megfogásához!
  • 5 év garancia az összes mechanikus alkatrészre!



JELLEMZŐK

  • Erősen ötvözött, speciális acél alapanyag, keménység: 60±2 HRC
  • Magasított alaptest a nagyobb merevségért
  • Hossz- és keresztirányú pozícionáló hornyok az alaptest alján és keresztirányú az oldalán
  • 1-1 jobb- és baloldali csúszka a satu teljes hosszában, melyen több rögzítési lehetőség is van a mozgó pofák számára
  • 3 db rögzítési pont a fix pofák számára
  • Könnyen és gyorsan cserélhető pofák, akár szerszám nélkül is
  • Felszerelhető elforduló mozgó pofával is, a speciális alkatrészek rögzítéséhez
  • A szorítás történhet kívülről befelé, vagy belülről kifelé is
  • A rögzítés geometriai pontossága 0,02 mm alatti
  • 75-190 mm széles pofákkal rendelhető (típustól függően)
  • Vezérelhető hagyományosan, nyomatékszorzóval, nyomatékhatárolóval, hidraulikus motorral vagy elektro-hidraulikus módon
  • Felfogó tömbökkel és/vagy osztófejekkel kombinálva komplex megfogási rendszer alakítható ki

ALAPTÍPUS PÉLDÁK

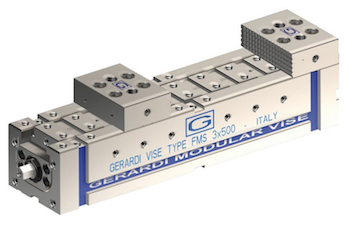

Art. 860 - 1 munkadarab önközpontos
megfogásához, általános pofákkal

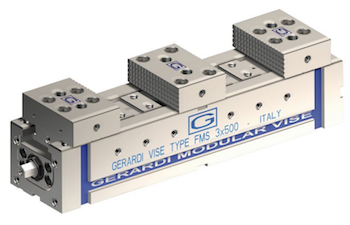

Art. 860 - 2 munkadarab megfogásához, általános pofákkal

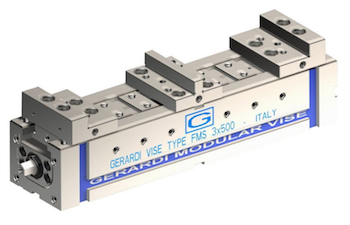

Art. 863 - 2 munkadarab megfogásához,
lépcsős pofákkal

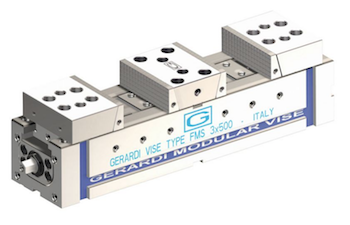

Art. 865 - 2 munkadarab megfogásához,
gyorscserélésű pofákkal

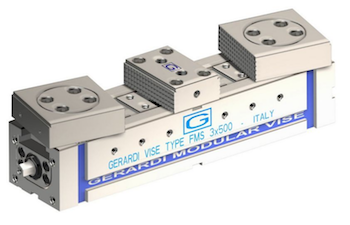

Art. 866 - 2 munkadarab megfogásához,
elforduló mozgó pofákkal

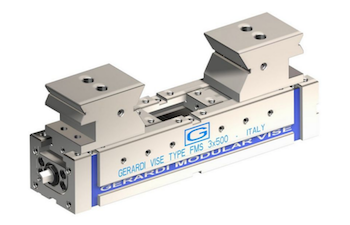

Art. 870 - 1 munkadarab önközpontos
megfogásához, prizmatikus pofákkal


FMS satu nyomatékhatároló egységgel (Art. 900):


Önközpontosítás beállítása:



KIEGÉSZÍTŐK

  • Több száz alap és egyedi pofa

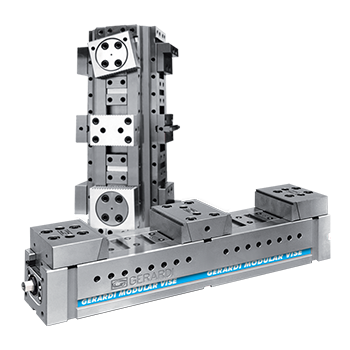

  • Satu tornyok és felfogó tömbök, akár 6 db FMS satu összeépítéséhez
  • Manuális és automatikus osztófejek
  • Nyomatékszorzó, hidraulikus motor és elektro-hidraulikus vezérlés

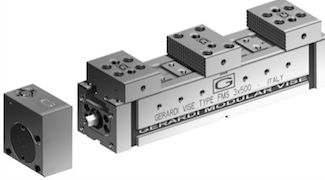

Art. 802 - Nyomatékszorzó egység

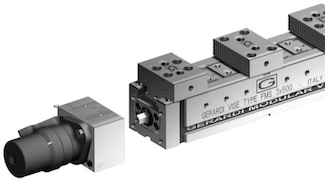

Art. 890 - Hidraulikus motor

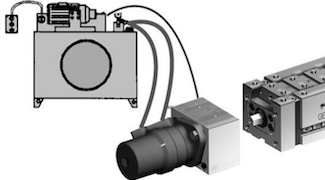

Art. 266B - Elektro-hidraulikus vezérlés
(egyszerre akár 4 satu)
